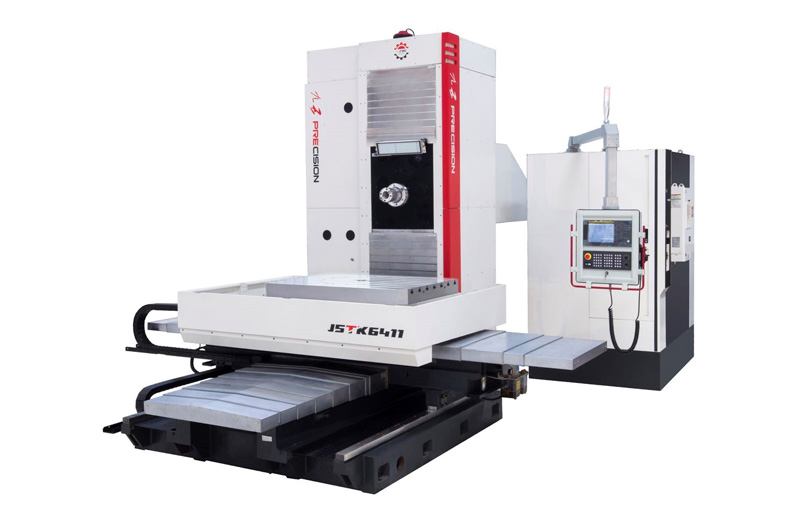

数控卧式铣镗床J5TK6411C

数控卧式铣镗床J5TK6411C数控卧式铣镗床J5TK6411C

J5TK6411C数控卧式铣镗床为单立柱,侧挂箱体,十字滑台结构形式。主轴搭载两段式行星齿轮减速箱,提供主轴最完美的切削性能,采用高强度38CrMoAl合金钢材料,高硬度的二次氮化处理工艺,大功率交流伺服主轴电机,主轴系统刚性强,可强力切削,加工效率高。主轴箱采用恒温油强制循环冷却,刀具采用碟簧夹紧,液压松开结构。数控转台定位准确,分度精度高。各进给轴采用高精度滚珠丝杠,零背隙刚性联轴节,滚珠丝杠与电机直联,运动平稳、加工零件质量稳定,尺寸精度高。各导轨和滚珠丝杠采用集中定时定量润滑系统,确保各运动部件灵活可靠。 J5TK6411采用加宽截面矩形磨削导轨副,进口聚四氟乙烯专用导轨贴面,床身两侧采用整体式的镶刚辅助导轨支撑。进给运动时振动小,低速无爬行,具有良好的精度稳定性。

J5TH6413直线坐标均采用精密线性滑轨副,配以精密重载滑块,由于导轨副之间摩擦方式为滚动摩擦, 摩擦系数小、动静摩擦力差值小,因此可以使机床实现快速定位,又能实现低速无爬行,从而使定位精度及重复定位精度和加工精度大大提高,同时可长时间维持高精度。

该系列机床适用于精密复杂箱体类零件的高速、高效加工,应用于泵阀、纺织、锻压液压、汽车、矿山机械等工程机械行业。

机床主要技术参数如下:

产品型号

J5TK6411C

J5TH6413

加工范围

工作台横向行程X轴

mm

1600

1800

主轴箱垂直行程Y轴

mm

1200/1600

1600

立柱纵向行程Z轴

mm

1200

镗轴行程W轴

mm

550

工作台

工作台尺寸

mm

1350×1000

1400×1200

工作台最大承重

kg

5000

工作台回转


数控回转

工作台最小分割精度

°

0.001°

工作台回转B轴

°

360°

主轴

主轴直径

mm

φ130

镗轴转速

rpm

12~1500

12~1800

主轴电机功率

Kw

15/18.5

镗轴中心距工作台面距离

mm

0~1200 / 0~1600

0~1600

刀柄型号


BT50-45°

速度

快速移动速度X、Y、Z、W轴

mm/min

10000/10000/1000/5000

切削进给速度X、Y、Z、W轴

mm/min

5~5000

精度

定位精度X/Y/Z/W

mm

0.03

定位精度B轴

"

10

15(全闭环10)

重复定位精度X/Y/Z/W

mm

0.02

重复定位精度B

"

4

5

其他

刀库

24/40

最大刀具重量和最大尺寸

Kg/mm

25kg/φ125×400mm

机床总重量

kg

约18000

约21000

机床外形尺寸(L×W×H)

mm

7100×6600×3600

标配:6600×4150×4780
配排屑器:6600×4400×4780

电气总容量

KVA

60

数控系统


FANUC OI-MF plus
