J5TK6513*2刨台式双面镗

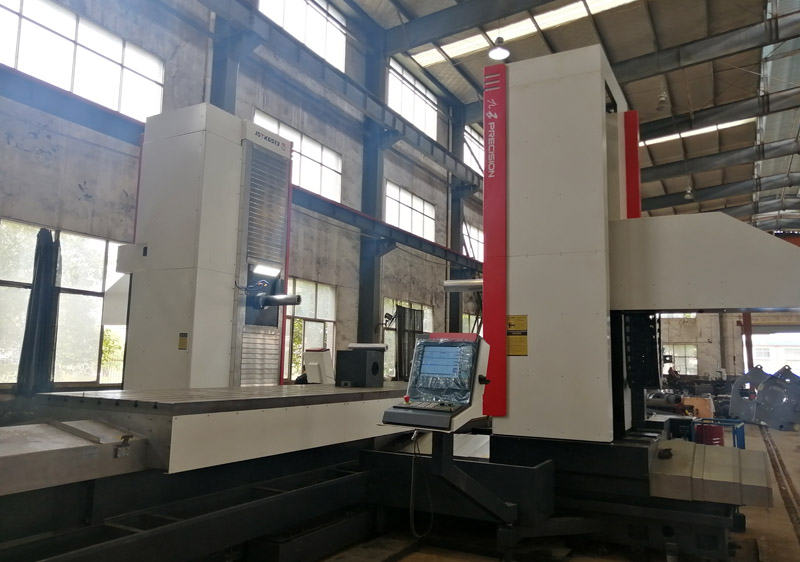

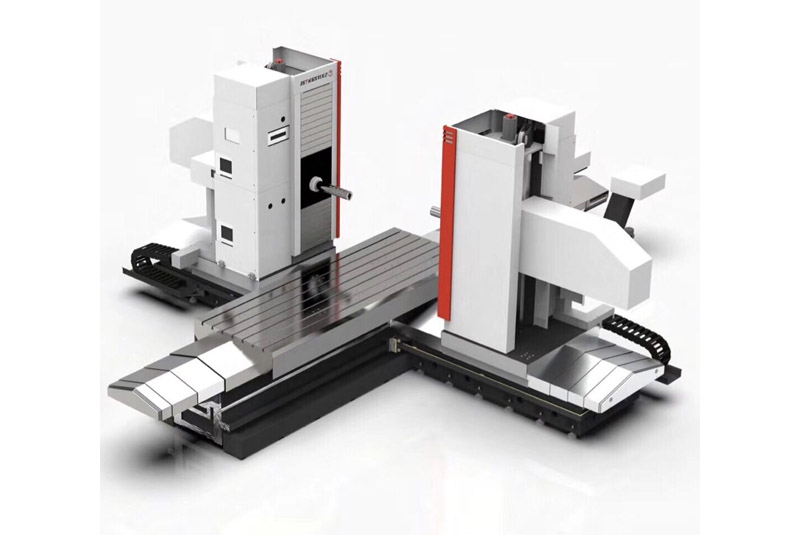

- J5TK6513×2双面镗铣机床采用刨台式工作台、双面动立柱结构形式。特别适用加工同轴孔间距大，同轴要求高的箱体类零件和结构件。
- 机床工作台横向行程大，承载重量大，工作台横向采用重载直线滚柱导轨副，交流伺服电机减速后驱动大规格高精度滚珠丝杠传动，运动平稳，精度高。
- 交流伺服电机通过两段式行星齿轮减速箱传递到主轴，主轴直径Φ130mm，主轴转动稳定可靠，扭矩大，强力切削性能好。
- 主轴箱上下运动Y1/Y2轴采用光栅尺全闭环控制，X轴采用光栅尺全闭环控制，确保主轴同轴精度好。（光栅尺选配）
- 数控系统采用SIEMENS 840DSL双通道双面板数控系统，功能强大，加工效率高。
- 机床各导轨和丝杠采用定时定量润滑系统，对各润滑点周期性供油，确保运动部件灵活可靠。
- J5TK6513×2数控刨台式双面铣镗床坐标定义：
- X轴：工作台横向移动为机床X轴
- Y轴：两个主轴箱沿立柱上下移动为机床Y1、Y2轴
- Z轴：两立柱前后移动为机床Z1、Z2轴
- W轴：两主轴前后移动为机床W1、W2轴
机床主要技术参数如下：
| 产品型号 |
J5TK6513*2 |
|
加工范围 |
|
|
工作台横向行程X轴 |
4000mm(6000mm、8000mm） |
|
主轴箱垂直行程 Y1、Y2轴 |
1200mm(1600mm、2000mm) |
|
立柱纵向行程Z1、Z2轴 |
1300mm |
|
镗轴行程 W1、W2轴 |
550mm |
|
两主轴同轴度 |
0.05mm/1000mm |
|
工作台 |
|
|
工作台面积(长×宽) |
4000×1000mm、6000×1000mm、 8000×1000mm、4000×1400mm、 6000×1400mm、8000×1400mm |
|
主轴中心到工作台面距离 |
330～1530mm（330～1930mm 、 330～2330mm ） |
|
工作台最大承重 |
8000Kg－20000Kg） |
|
工作台T型槽宽度 |
5～22mm（7～22mm） |
|
主轴 |
|
|
主轴直径 |
￠130 |
|
主轴锥孔 |
MAS403 BT50 (45°) |
|
主轴转数范围 |
20～1500r/min(20～1200r/min) |
|
主轴最大输出扭矩 |
1600Nm |
|
主轴电机功率 |
19.5kw |
|
进给速度 |
|
|
X轴、Z轴(Z1\Z2) |
5～2000mm/min |
|
W轴(W1\W2)、Y轴(Y1\Y2) |
5～2000mm/min |
|
快速移动 |
|
|
X轴 |
8000mm/min |
|
Y轴(Y1\Y2) |
10000mm/min |
|
Z轴(Z1\Z2)、W(W1\W2) |
5000mm/min |
|
机床定位精度 |
|
|
X轴 |
0.040mm (4000行程） |
|
Y轴 (Y1\Y2) |
0.040mm (全行程） |
|
Z轴（Z1\Z2） |
0.030mm (全行程） |
|
W轴（W1\W2） |
0.020mm (全行程） |
|
重复定位精度 |
|
|
X轴 |
0.03mm (4000行程） |
|
Y轴 (Y1\Y2) |
0.02mm (全行程） |
|
Z轴（Z1\Z2） |
0.02mm (全行程） |
|
W轴（W1\W2） |
0.015mm (全行程） |
|
数控系统 |
西门子840DSL |
